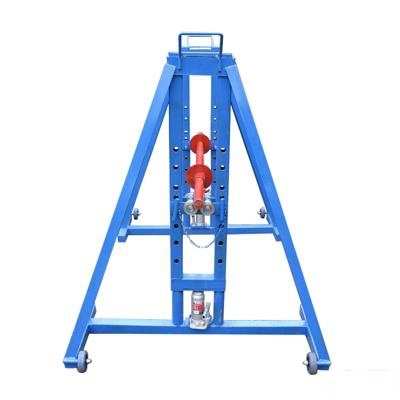

ДОМКРАТ ГИДРАВЛИЧЕСКИЙ ДК-10ГП ЭМИ



(ДК-10ГП) Домкрат кабельный гидравлический на подшипниках

- гидравлический домкрат грузоподъемностью до 10 тонн

- тип кабельного барабана №8-25

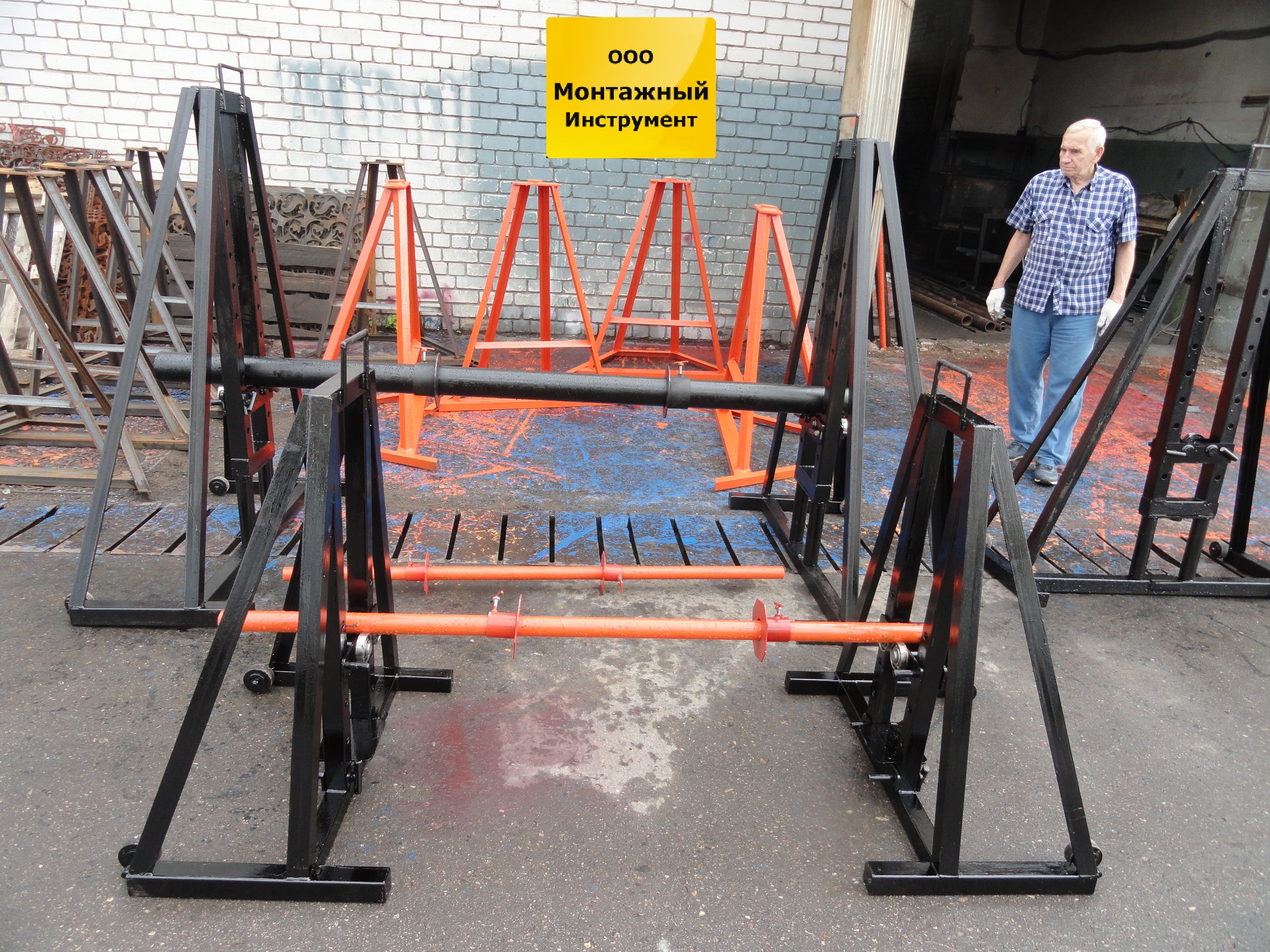

- комплект поставки: две стойки, домкрат бутылочный гидравлический 10т 2шт, подшипниковый узел, башмаки крепления

- две оси: круг 48*1800мм, круг 80*2500 мм

- масса комплекта 220 кг




1.00 руб

 Домкрат для кабельных барабанов ДК-10ГМП - это мобильный грузоподъемный механизм, предназначен для установки и подъема кабельных барабанов с 8 по 25 типоразмер. Кабельный домкрат может использоваться в качестве подающего устройства при перемотке,отмотке или намотке кабеля. Максимальная грузоподъемность домкрата составляет 10 тонн.

Преимущества гидравлического домкрата для кабельных барабанов ДК-10ГМП:

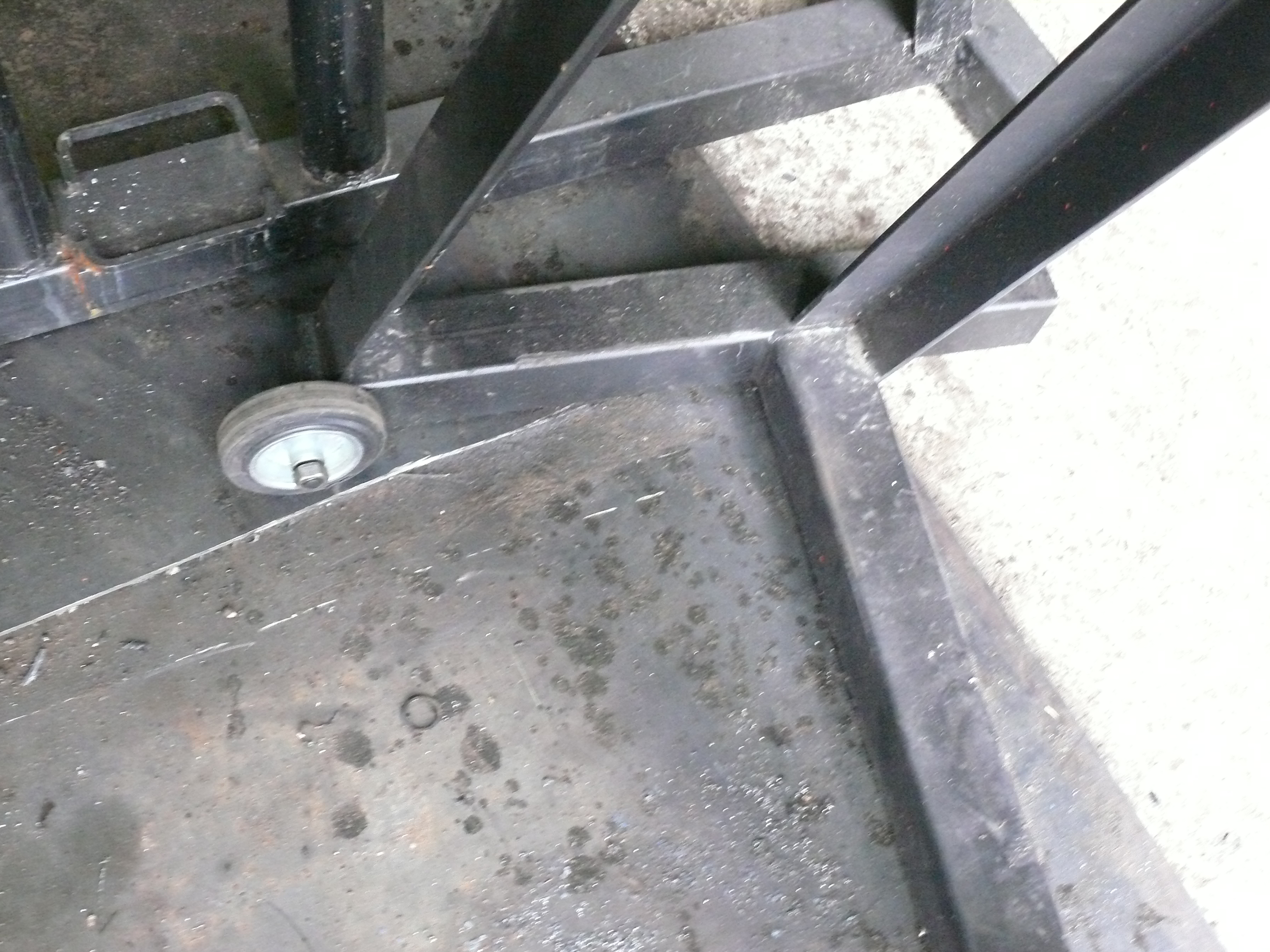

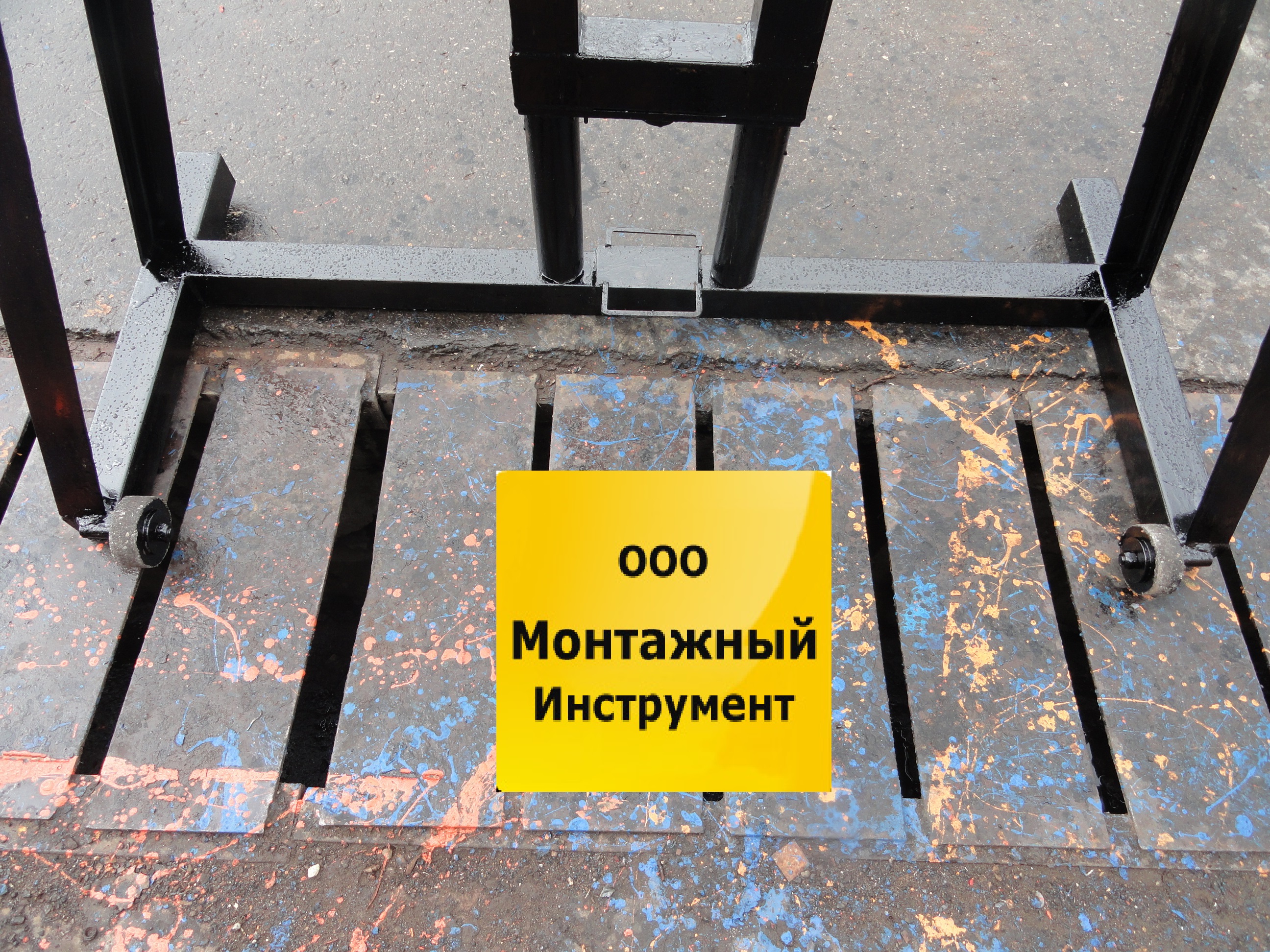

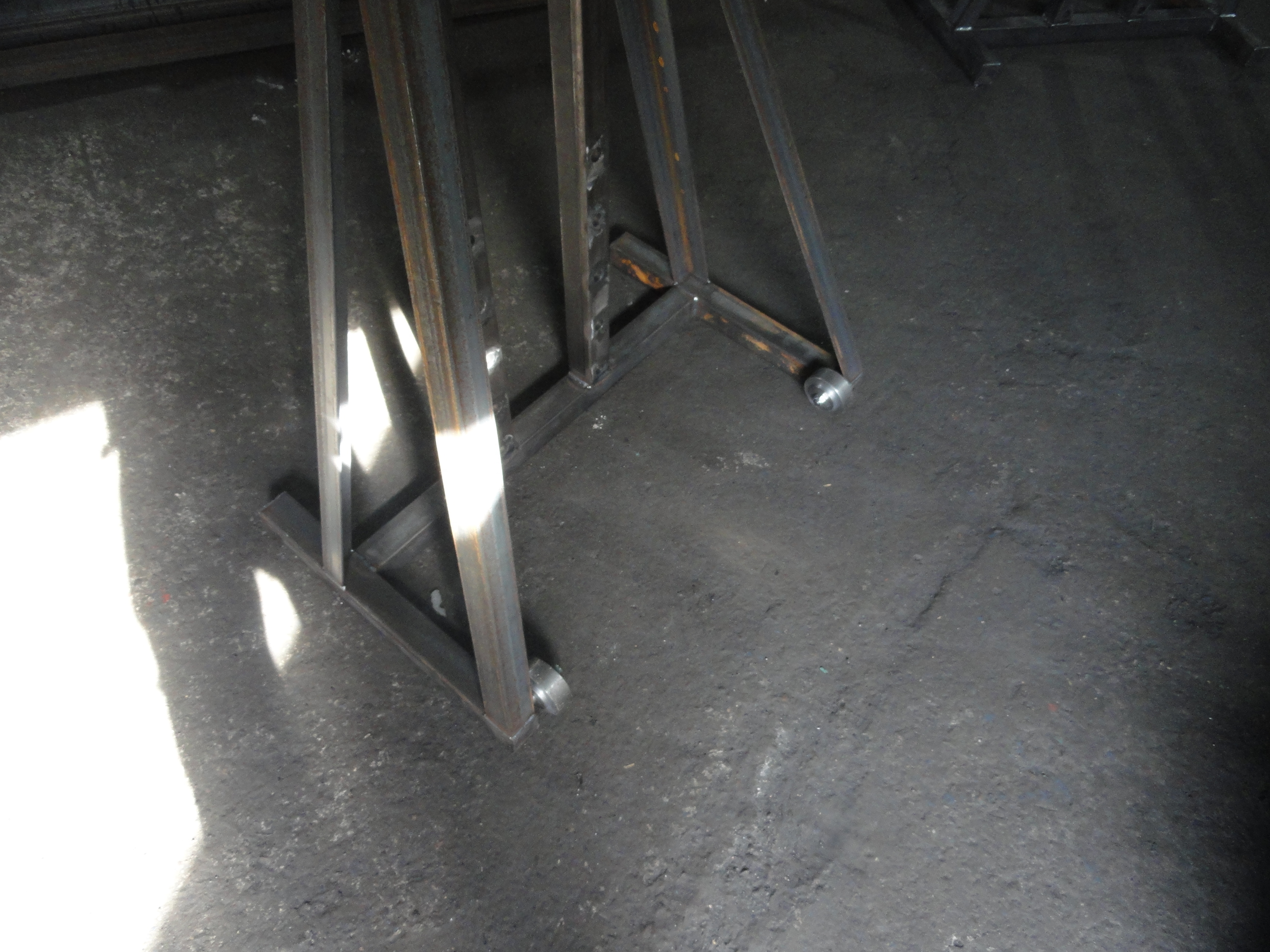

  • стойки кабельного домкрата оснащены колесными опорами;
  • вал домкрата для кабельных барабанов оснащен поджимными башмаками для исключения перемещения барабана по валу во время перемотки.
Особенности домкрата для кабельных барабанов ДК-10ГМП:

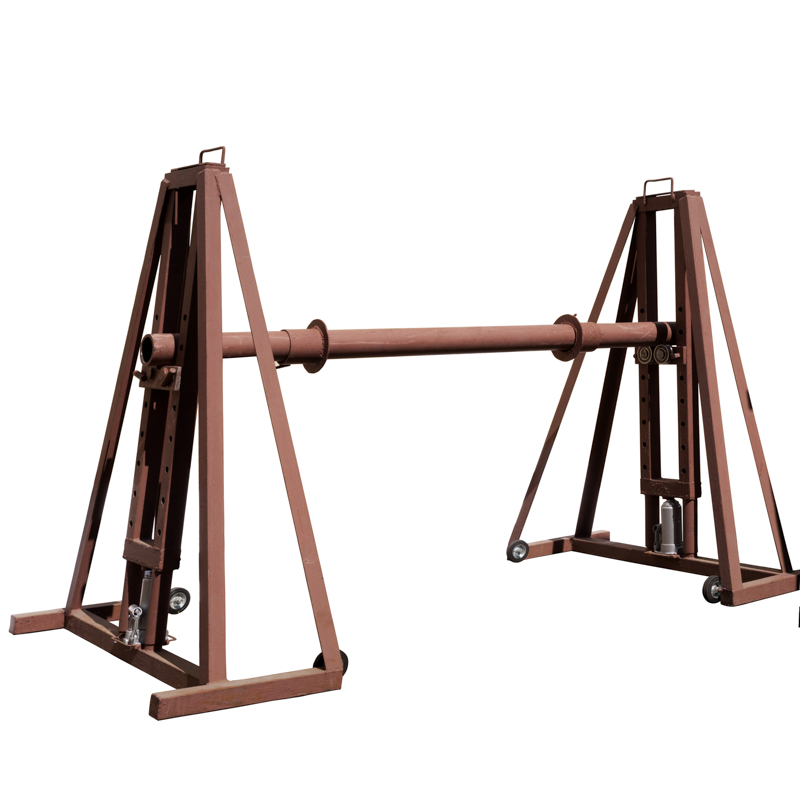

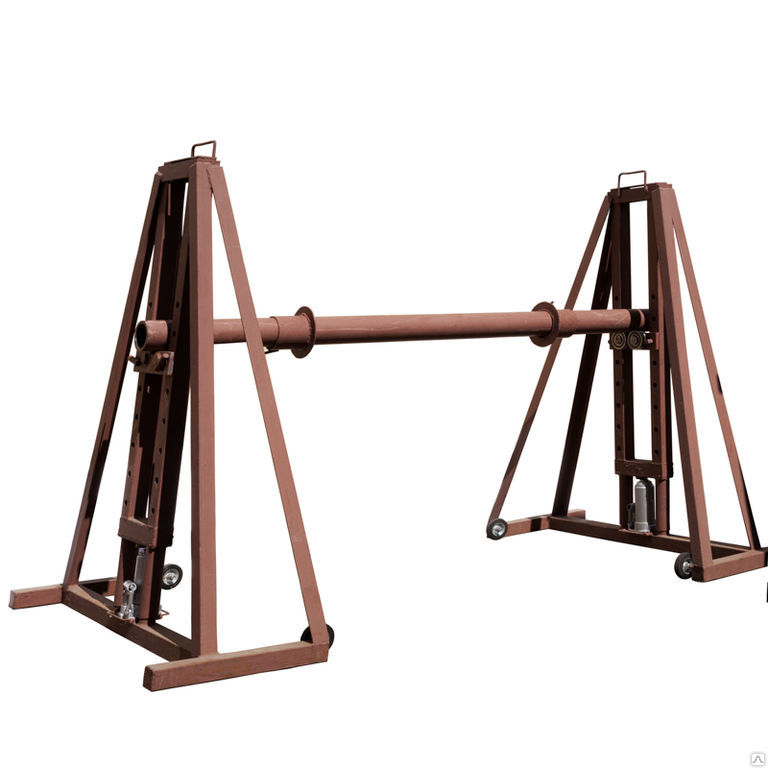

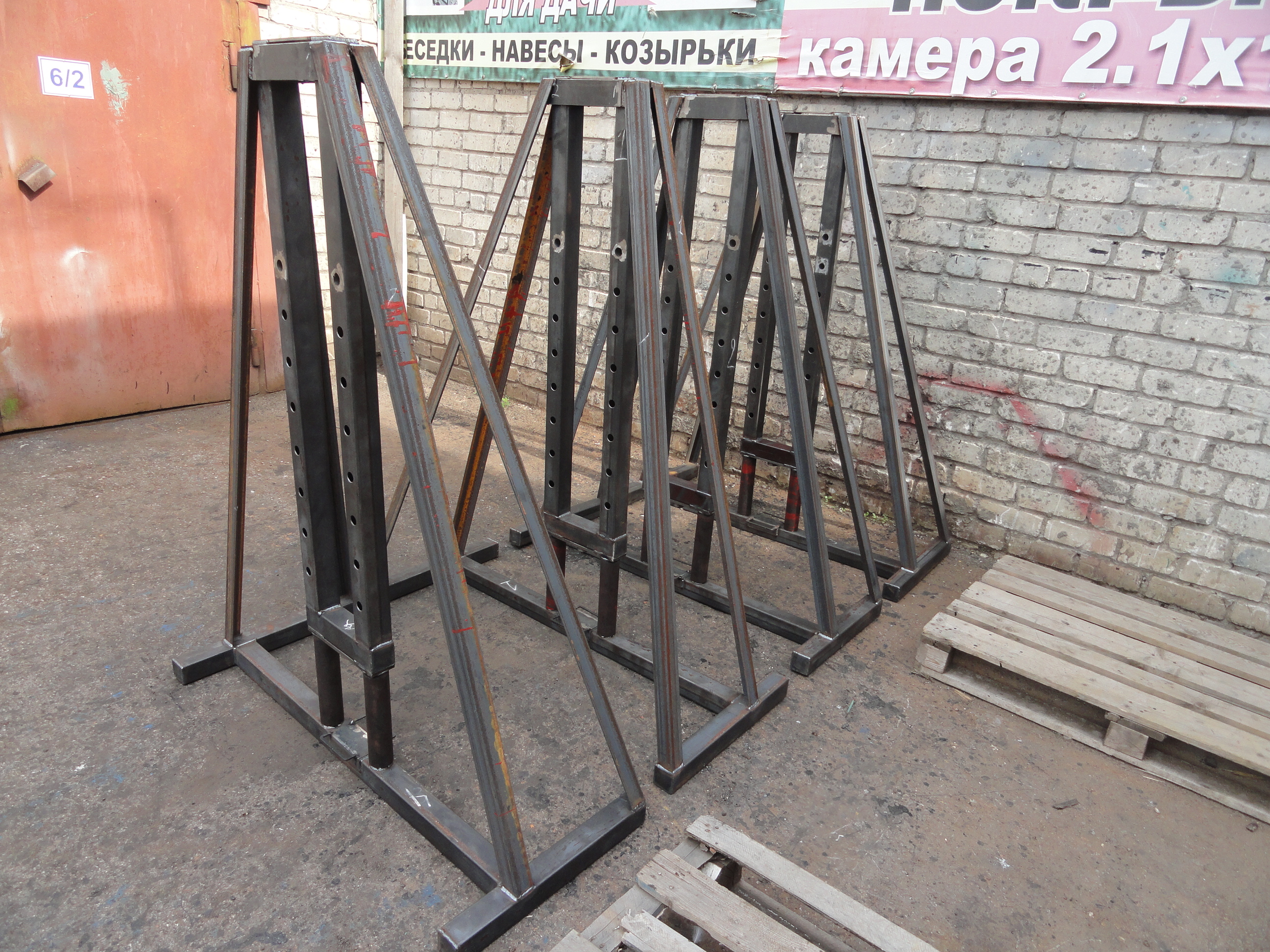

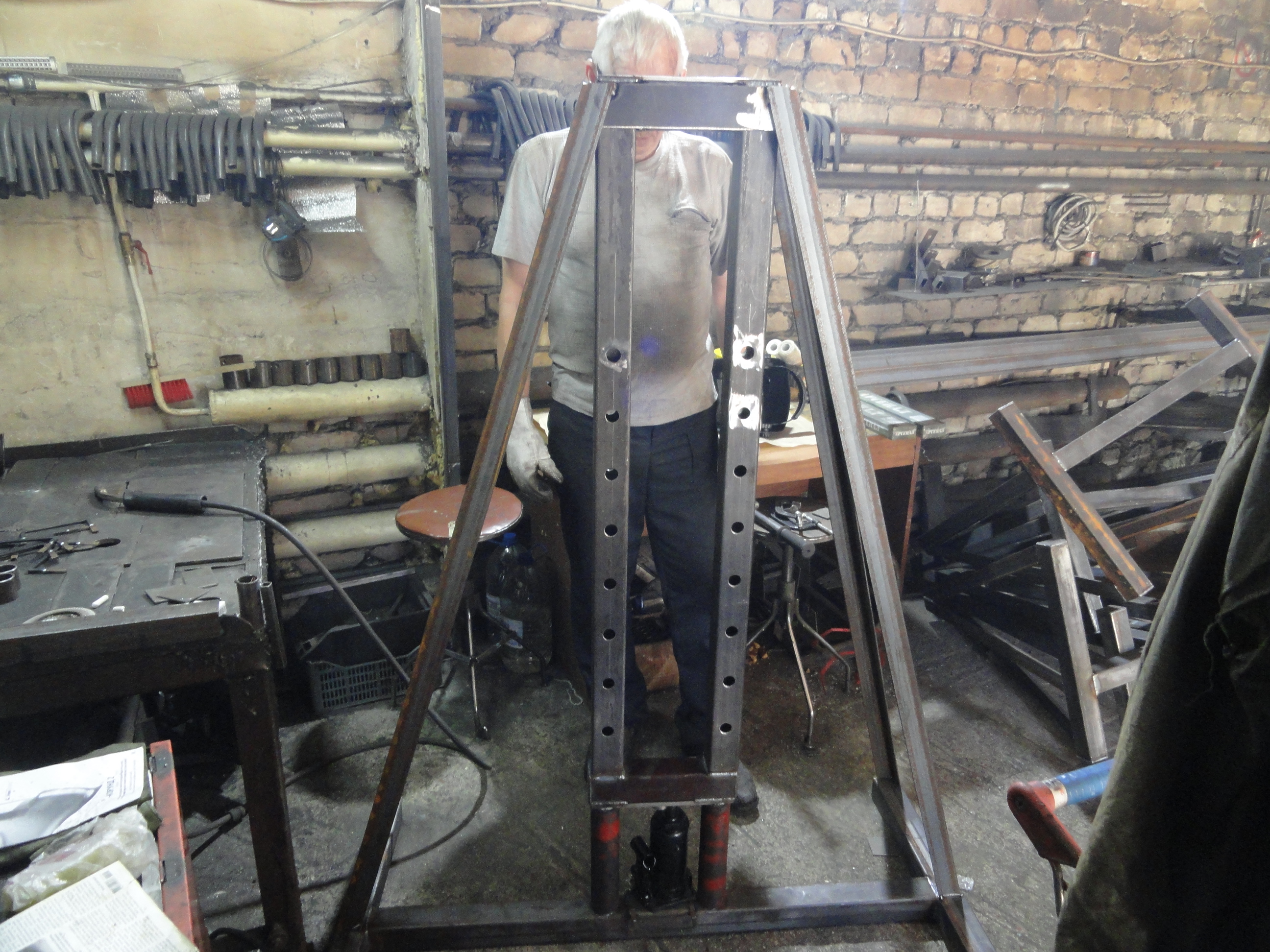

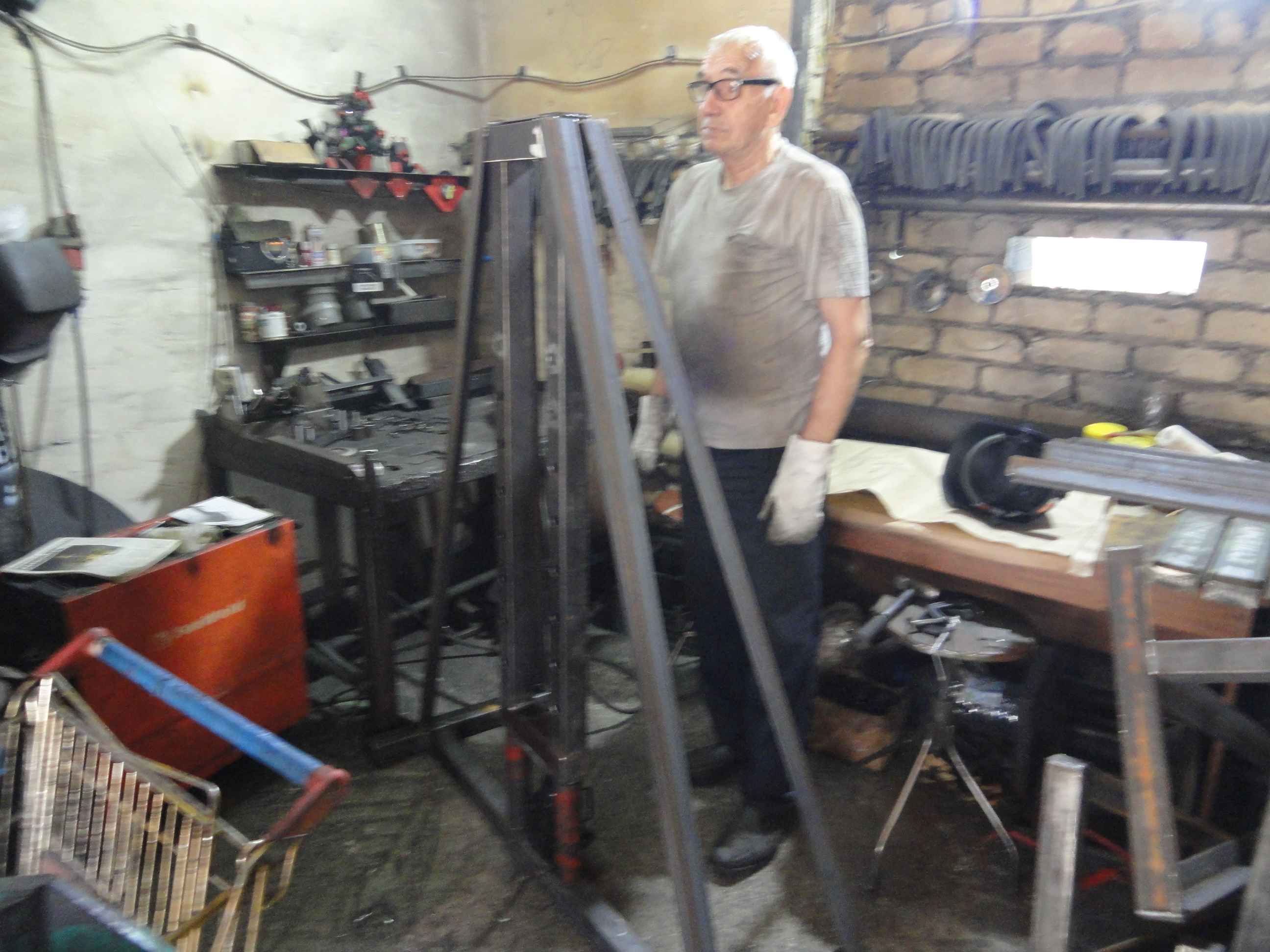

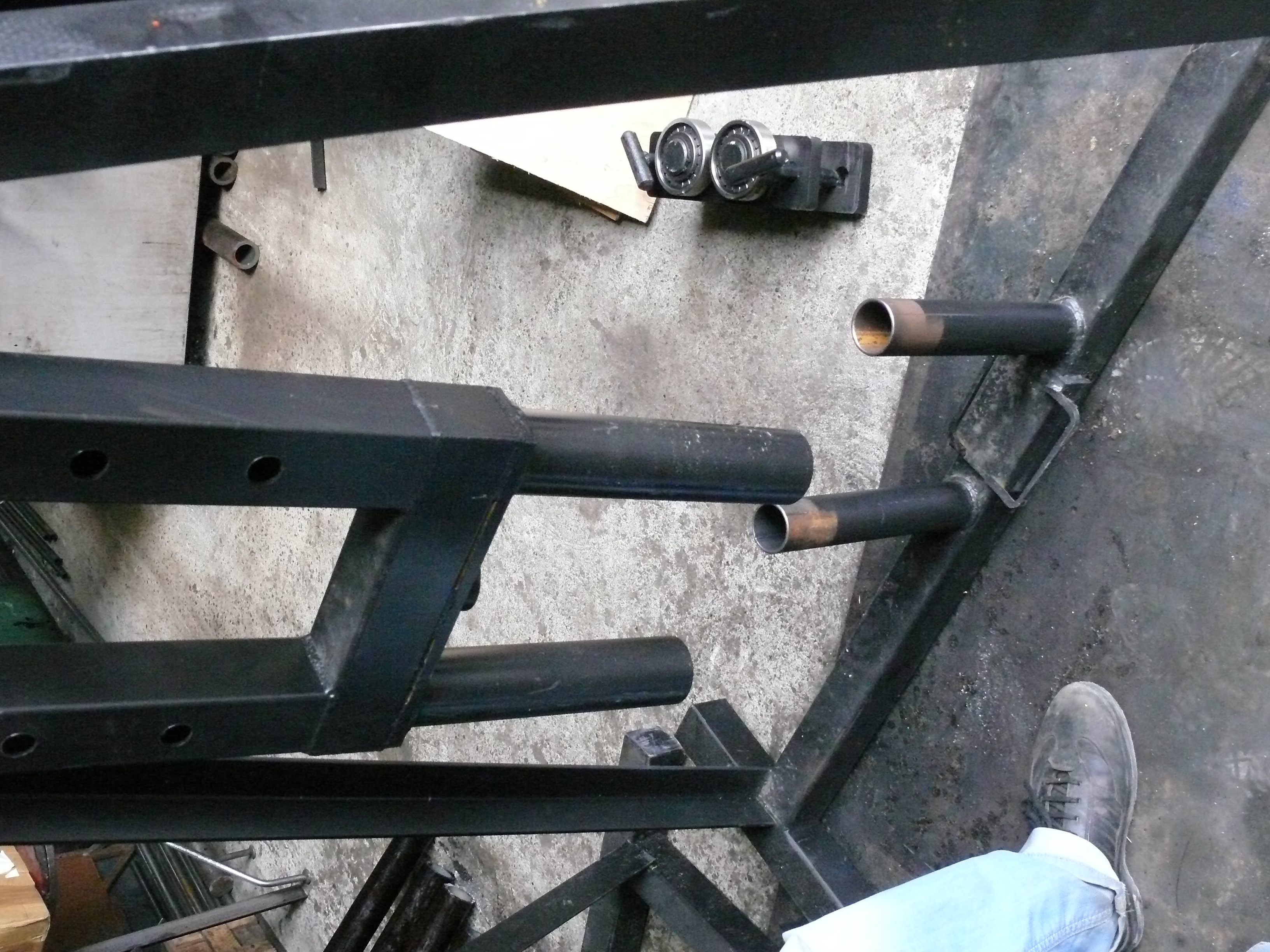

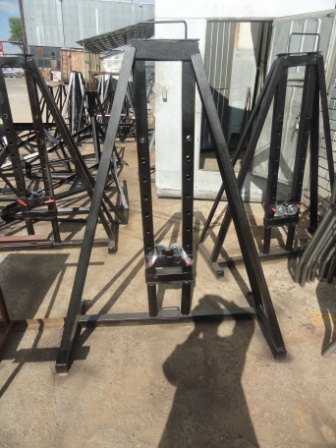

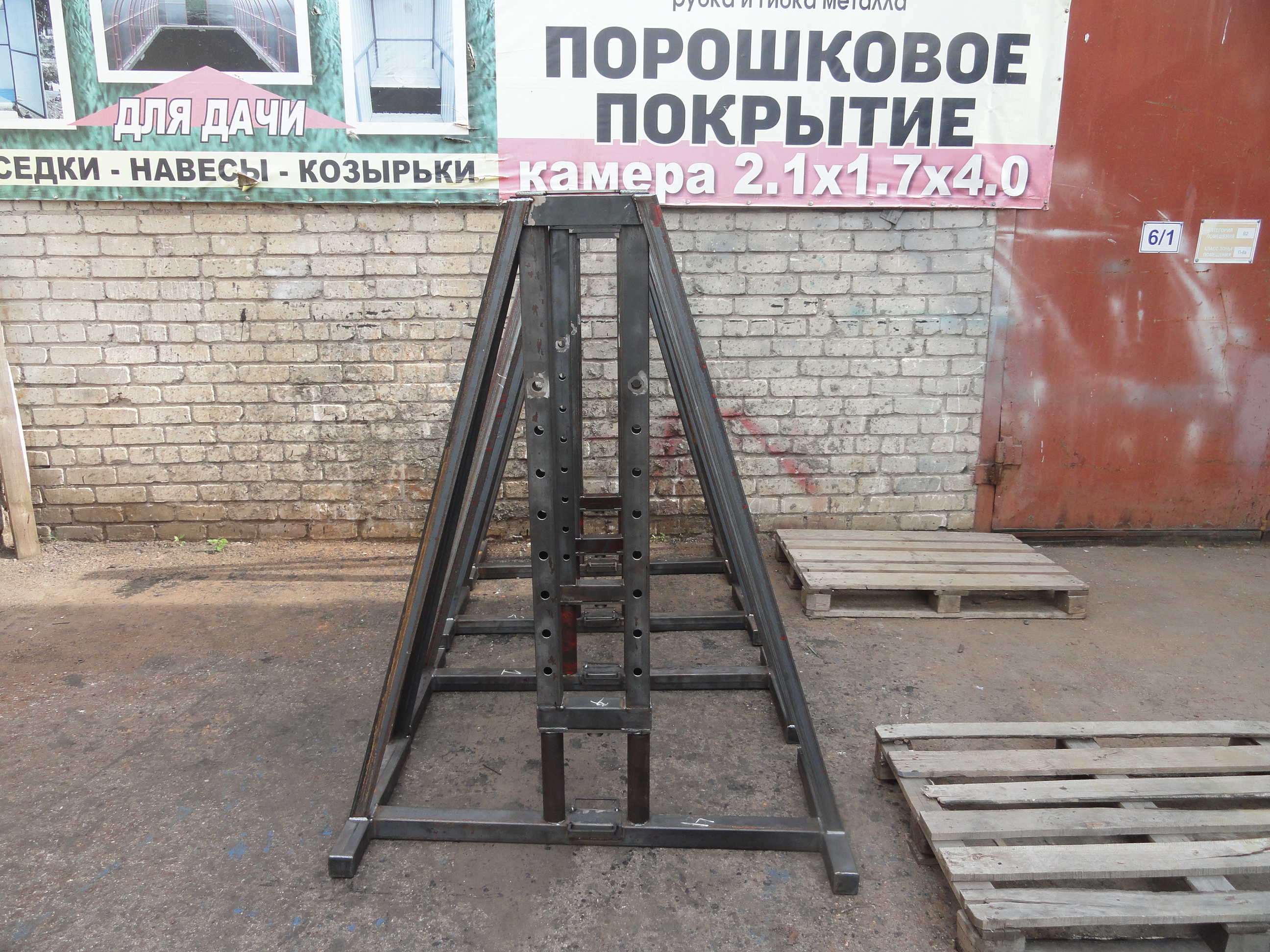

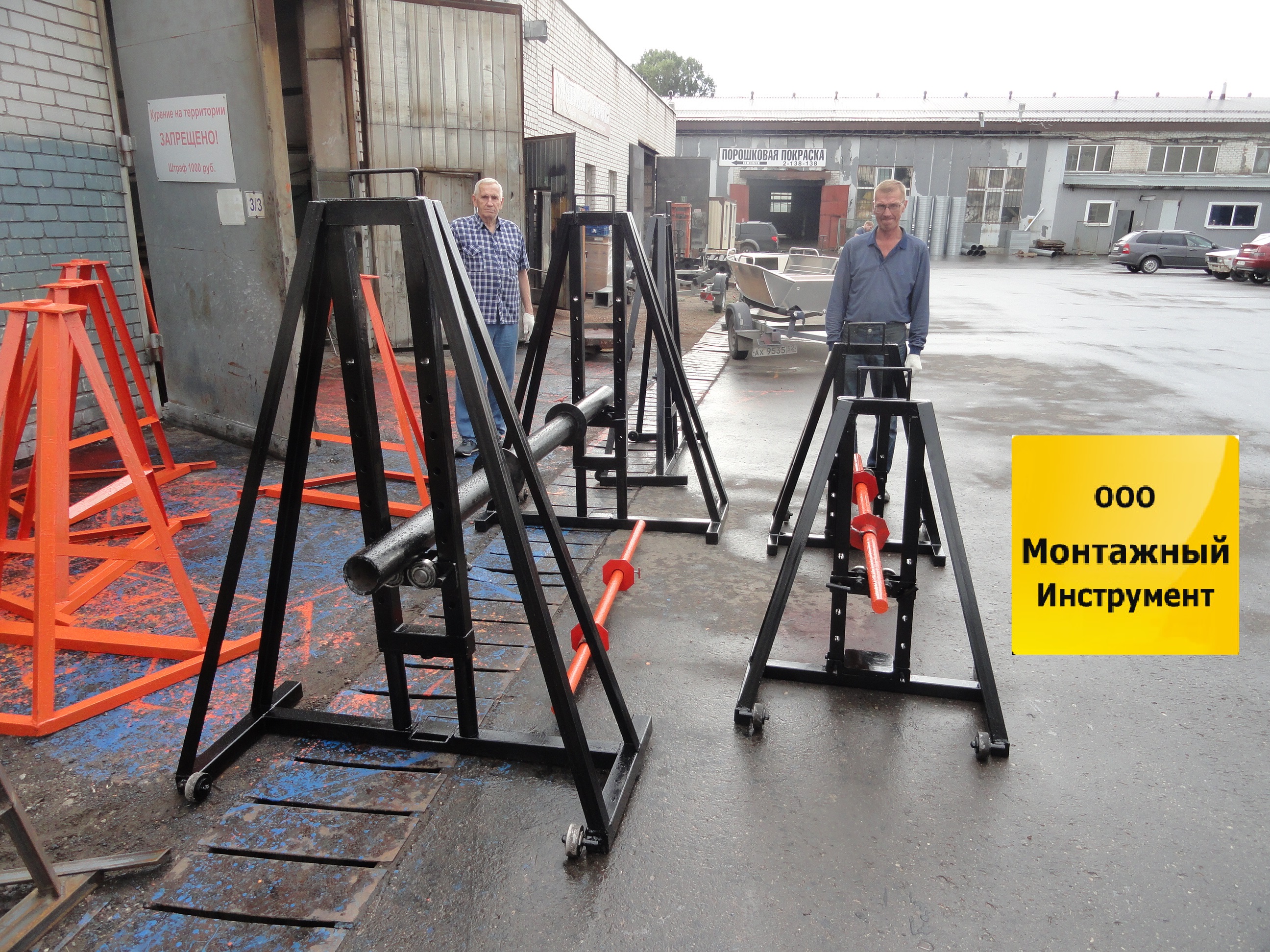

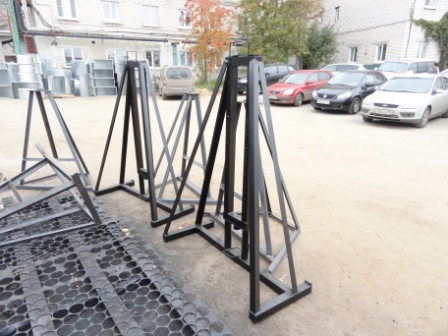

  • домкрат состоит из двух боковых опор и вала;

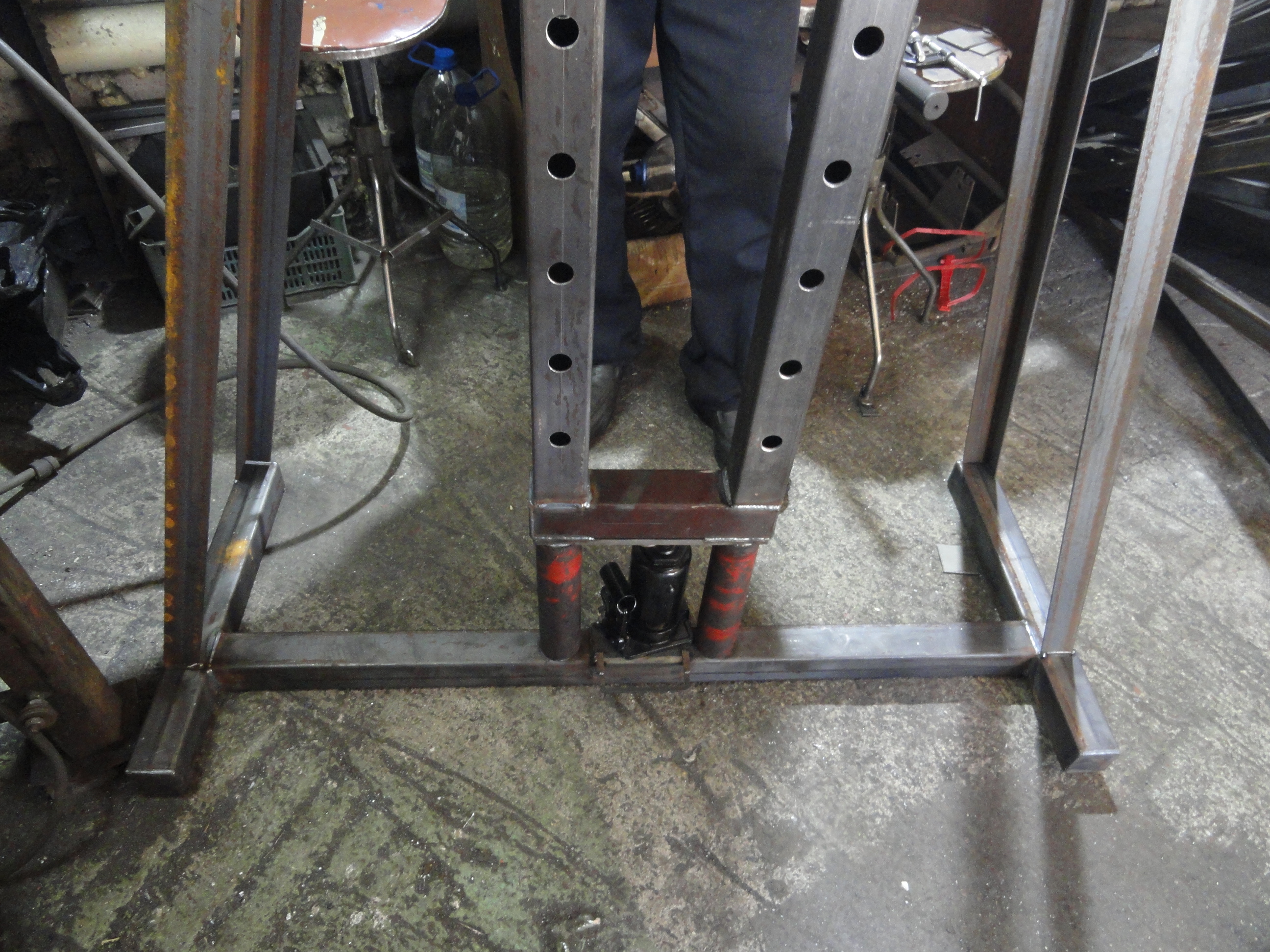

  • подъем барабанов в рабочее положение осуществляется с помощью гидравлических домкратов;

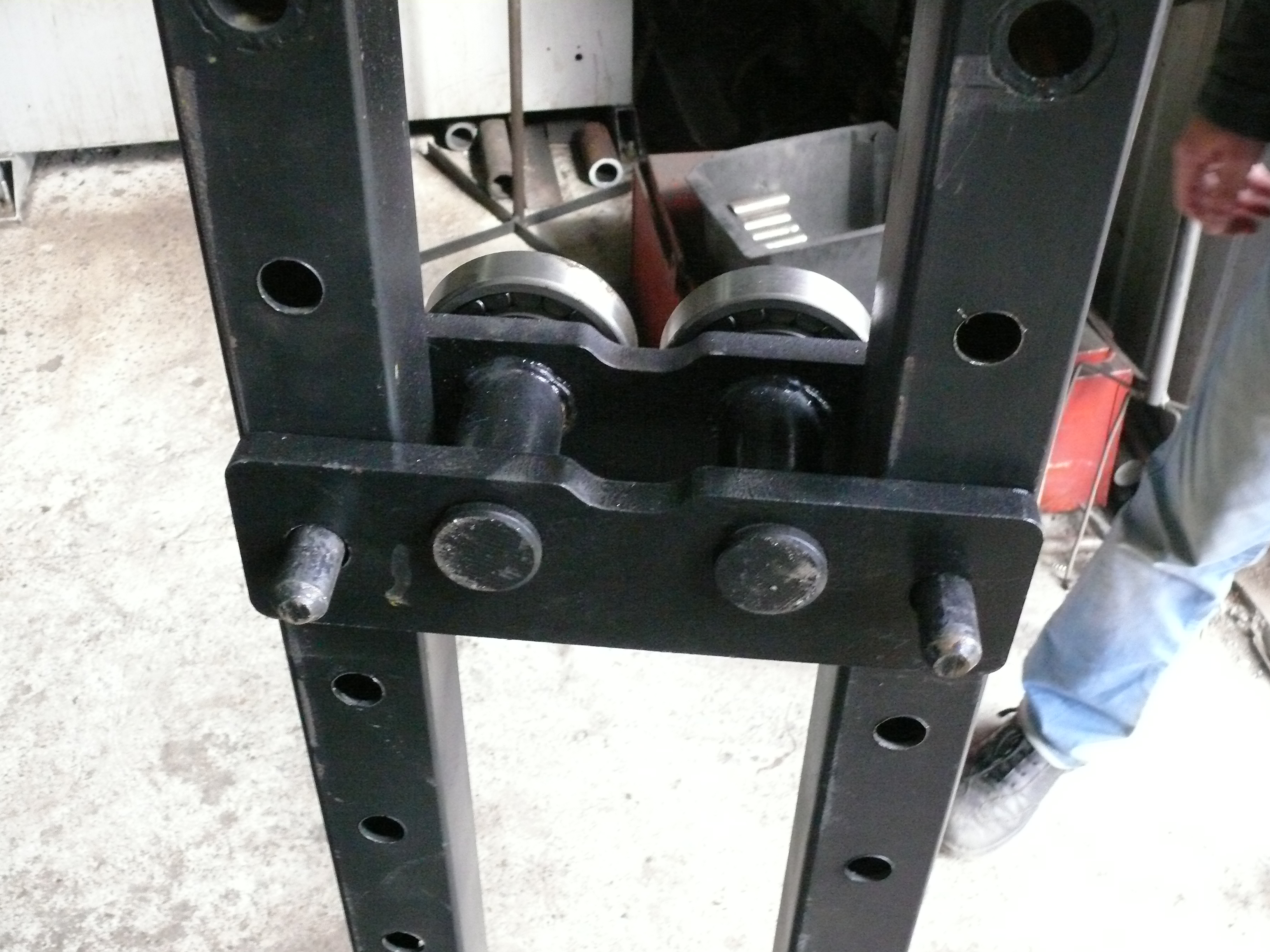

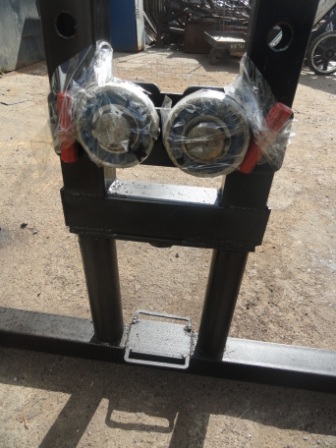

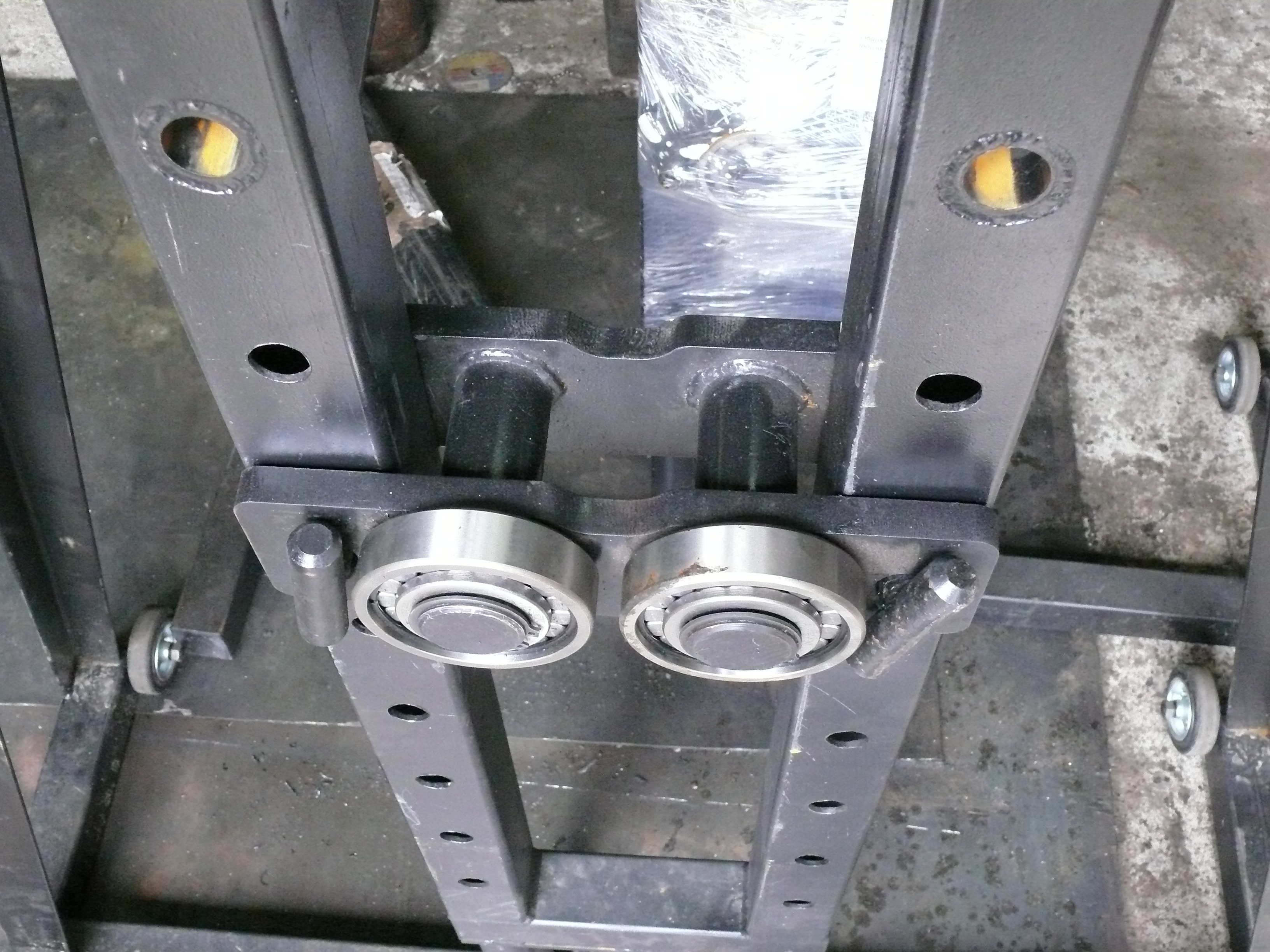

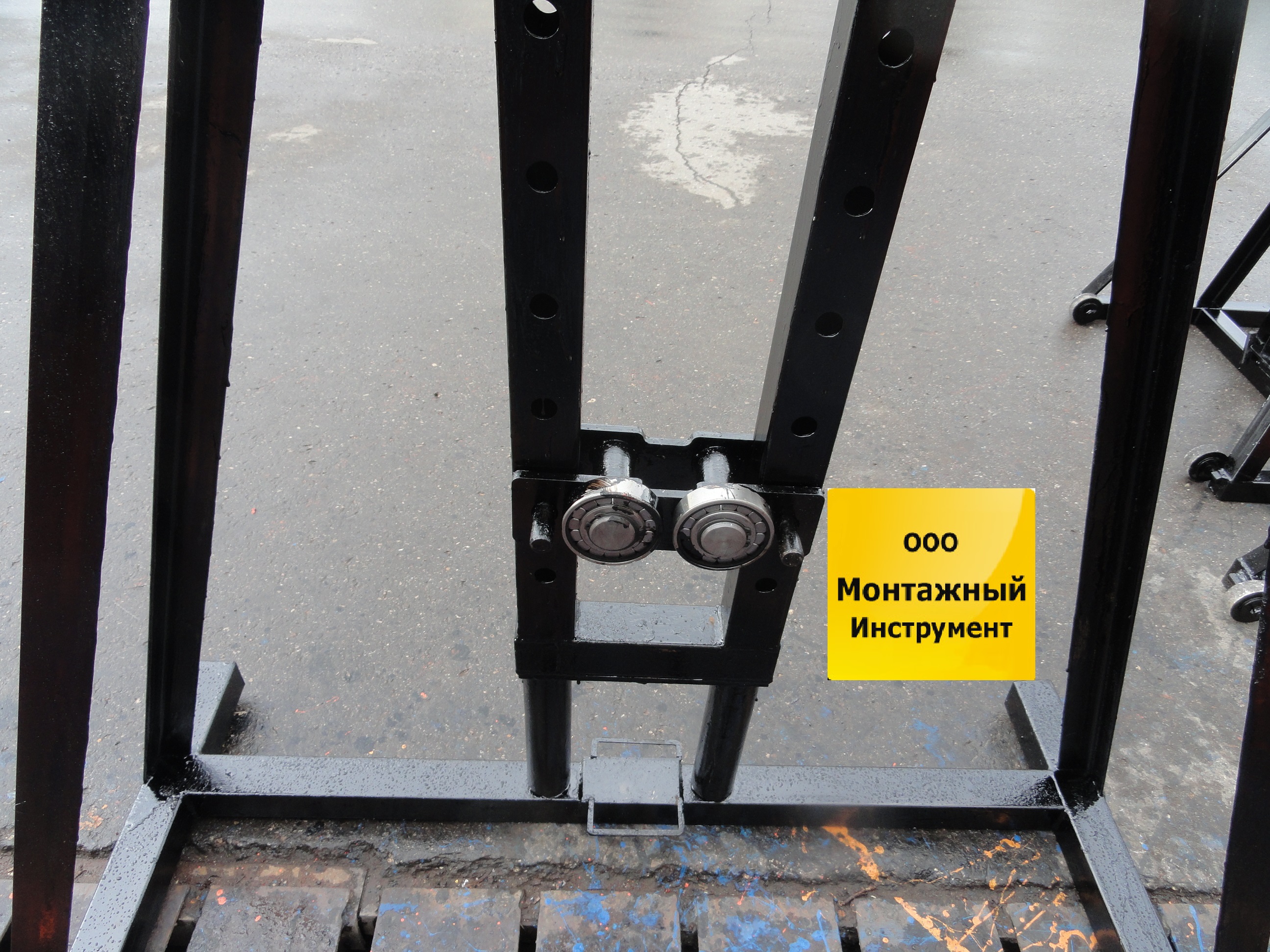

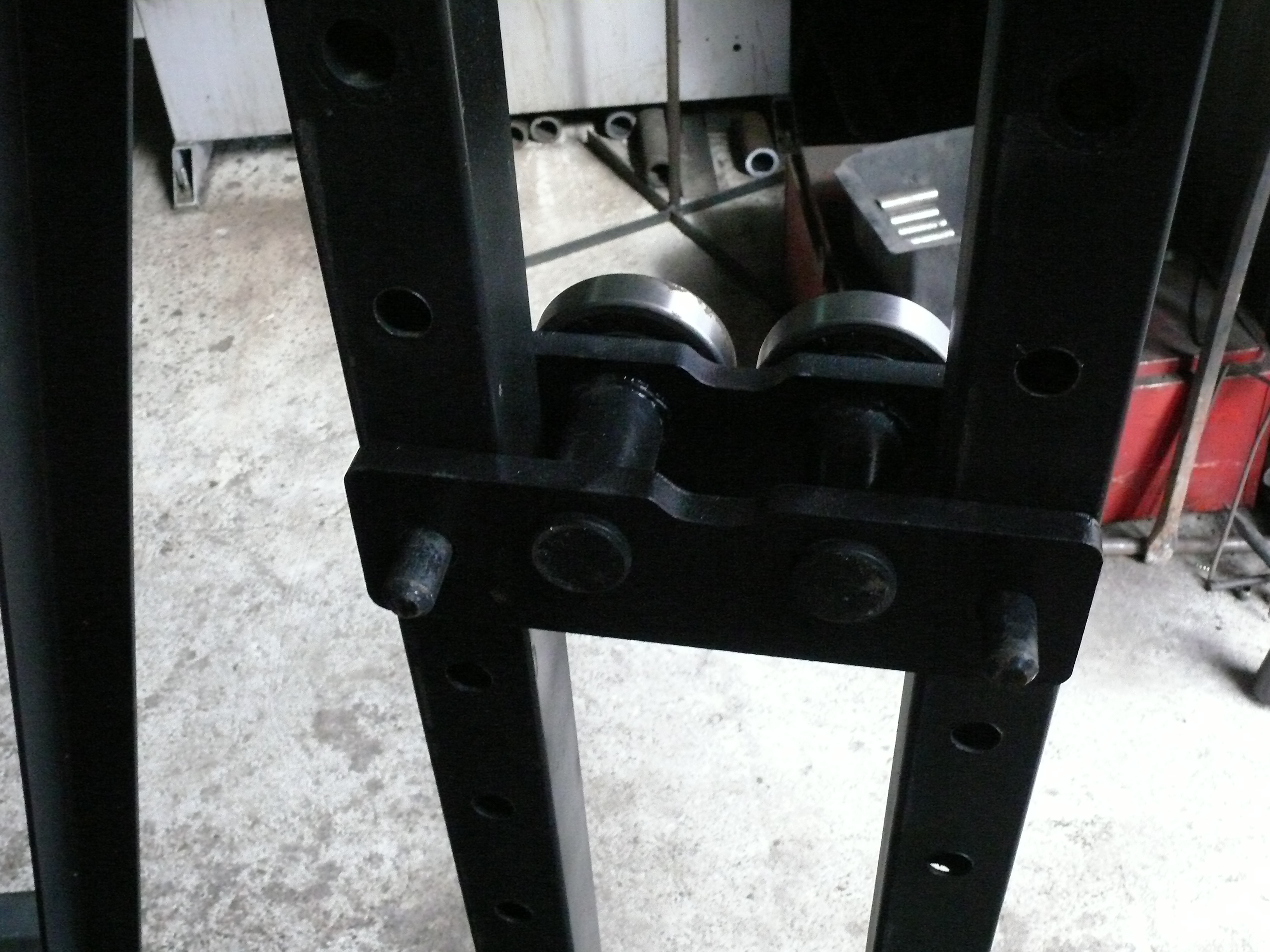

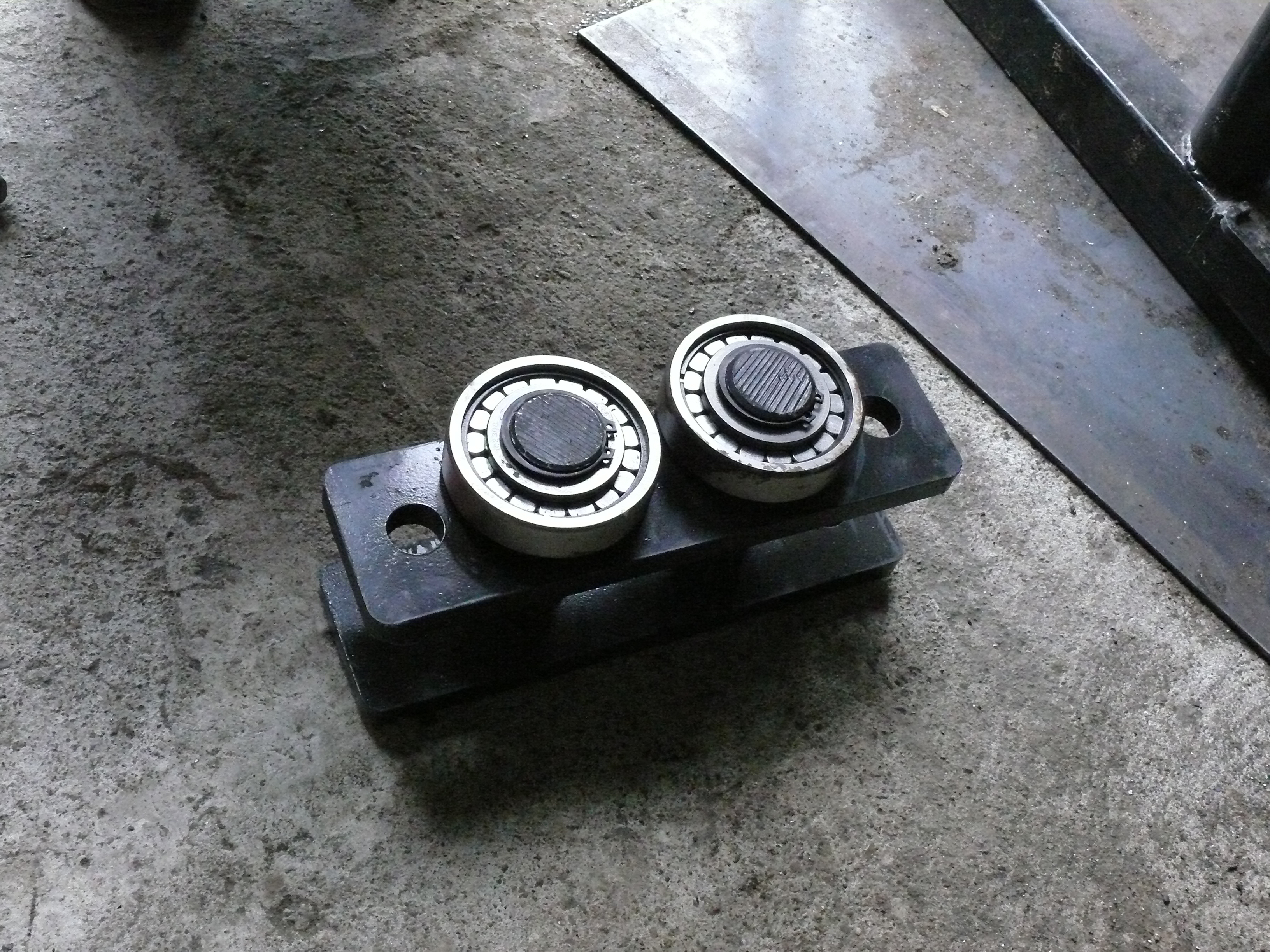

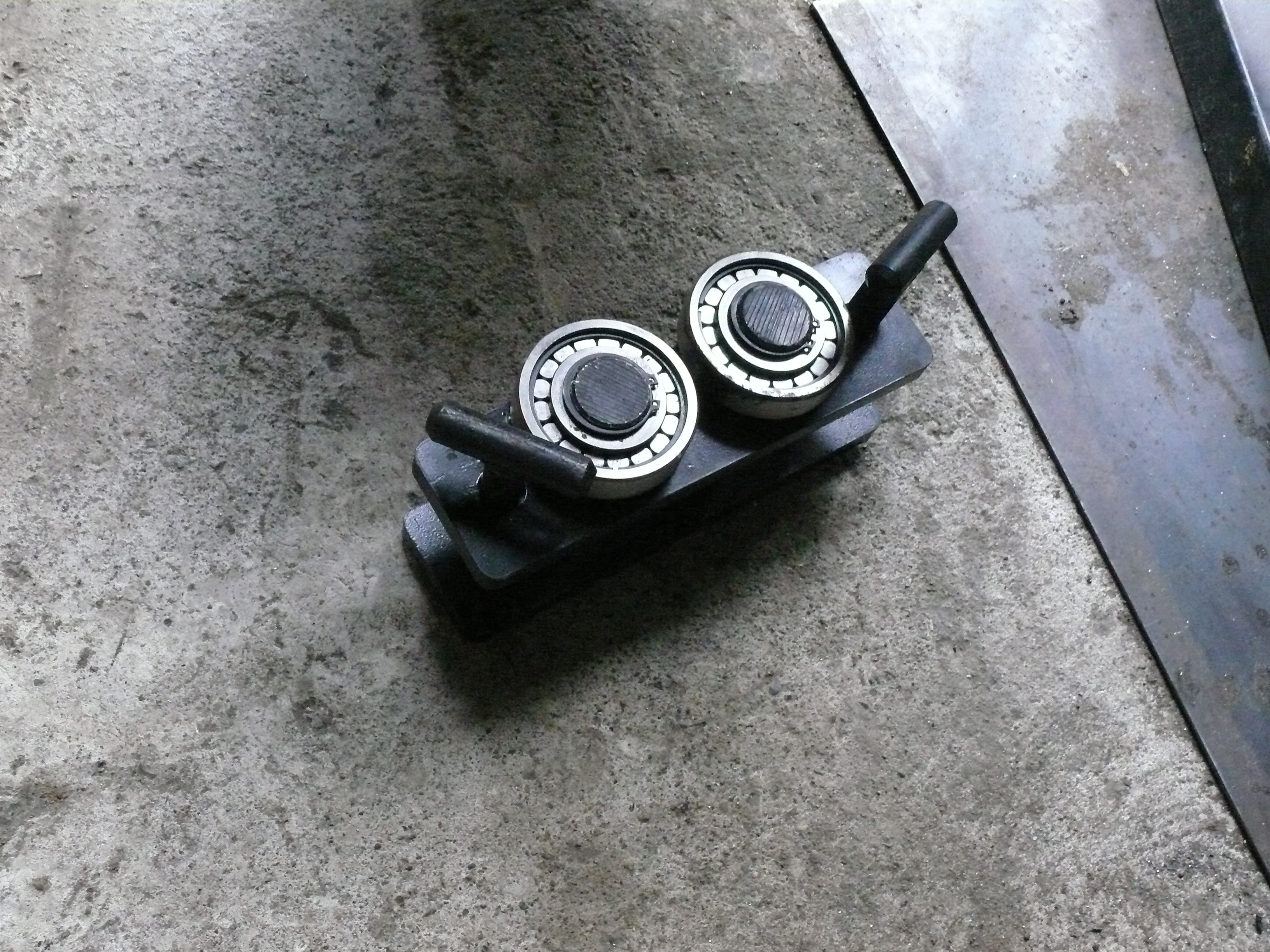

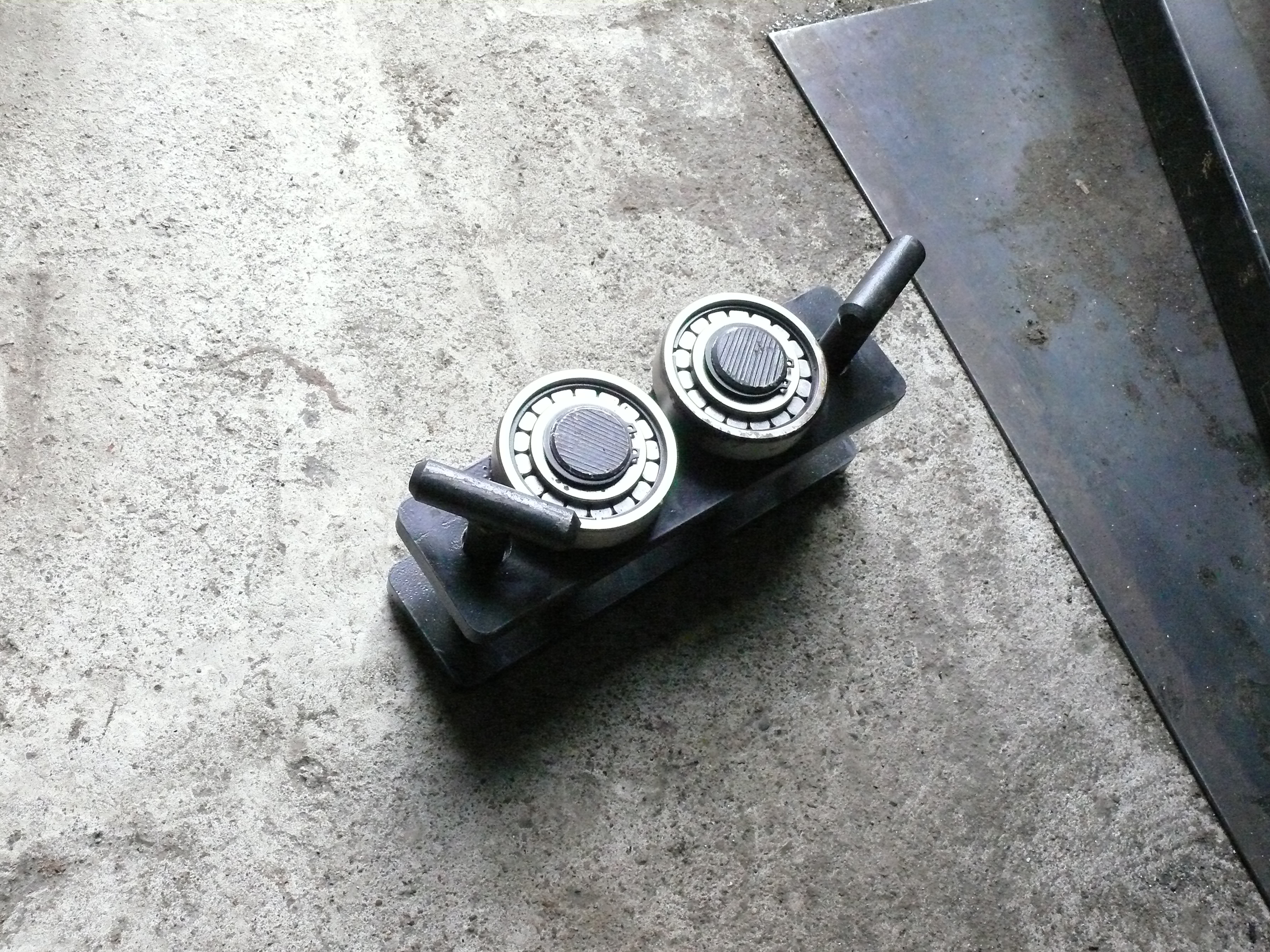

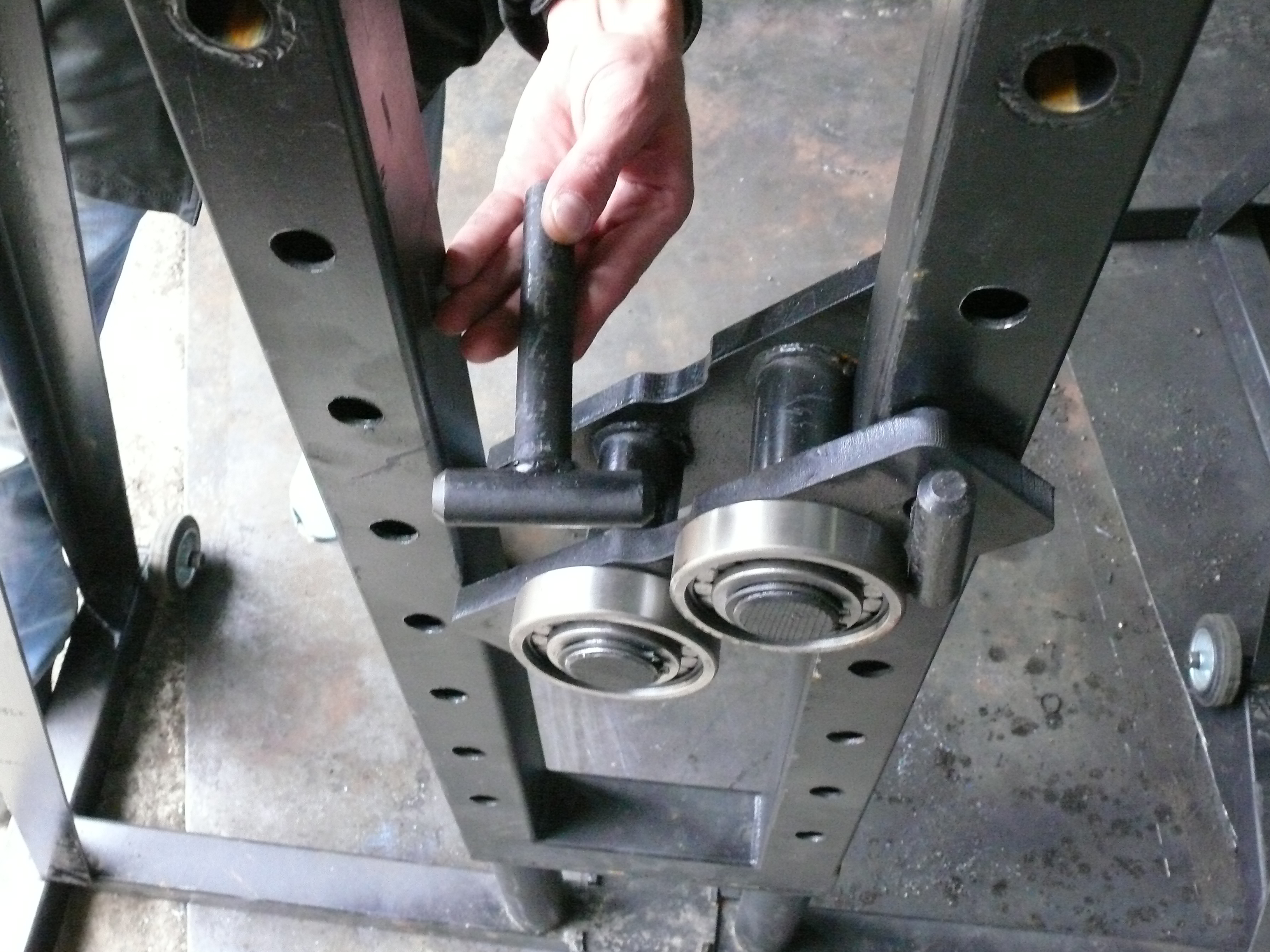

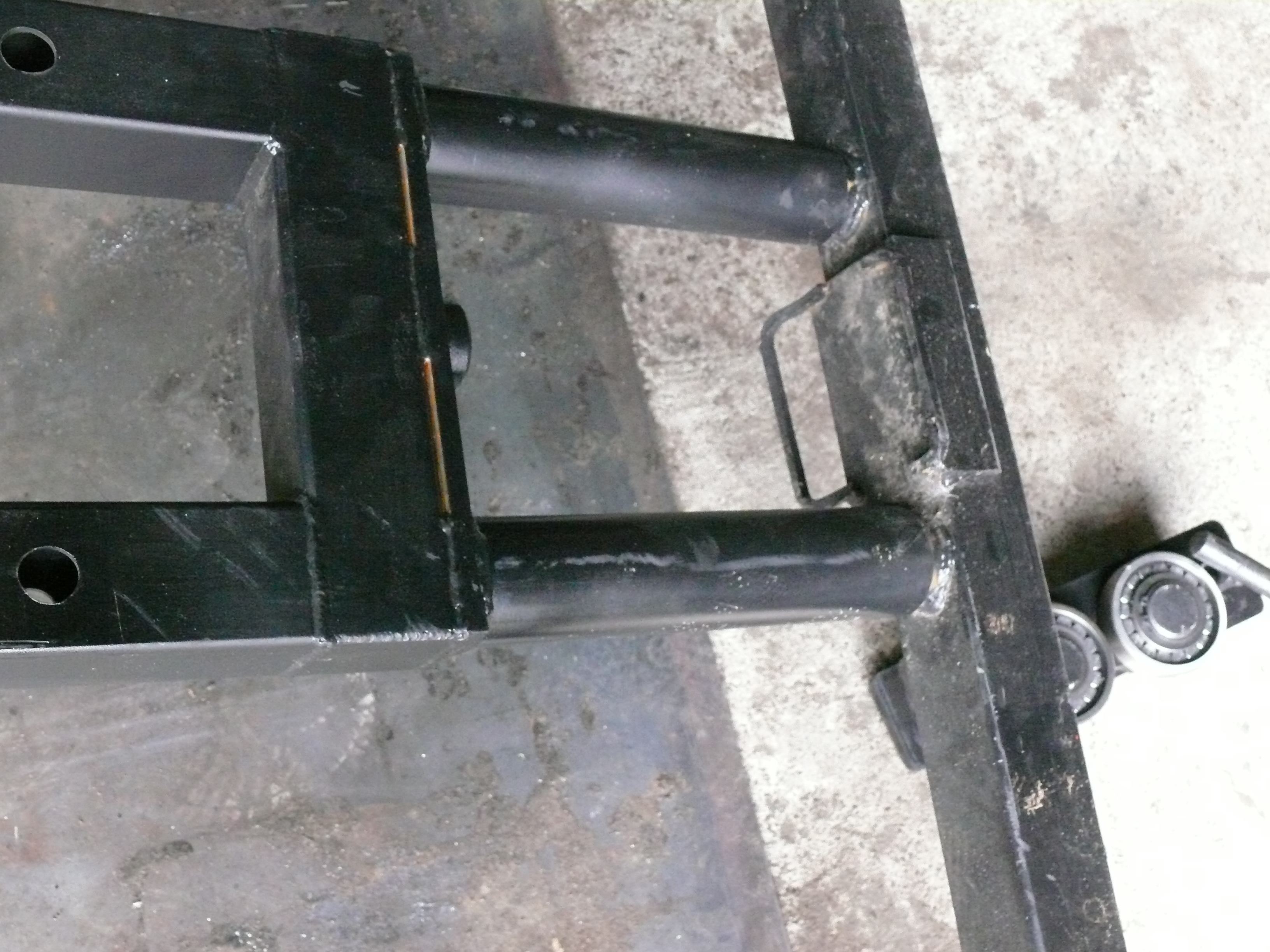

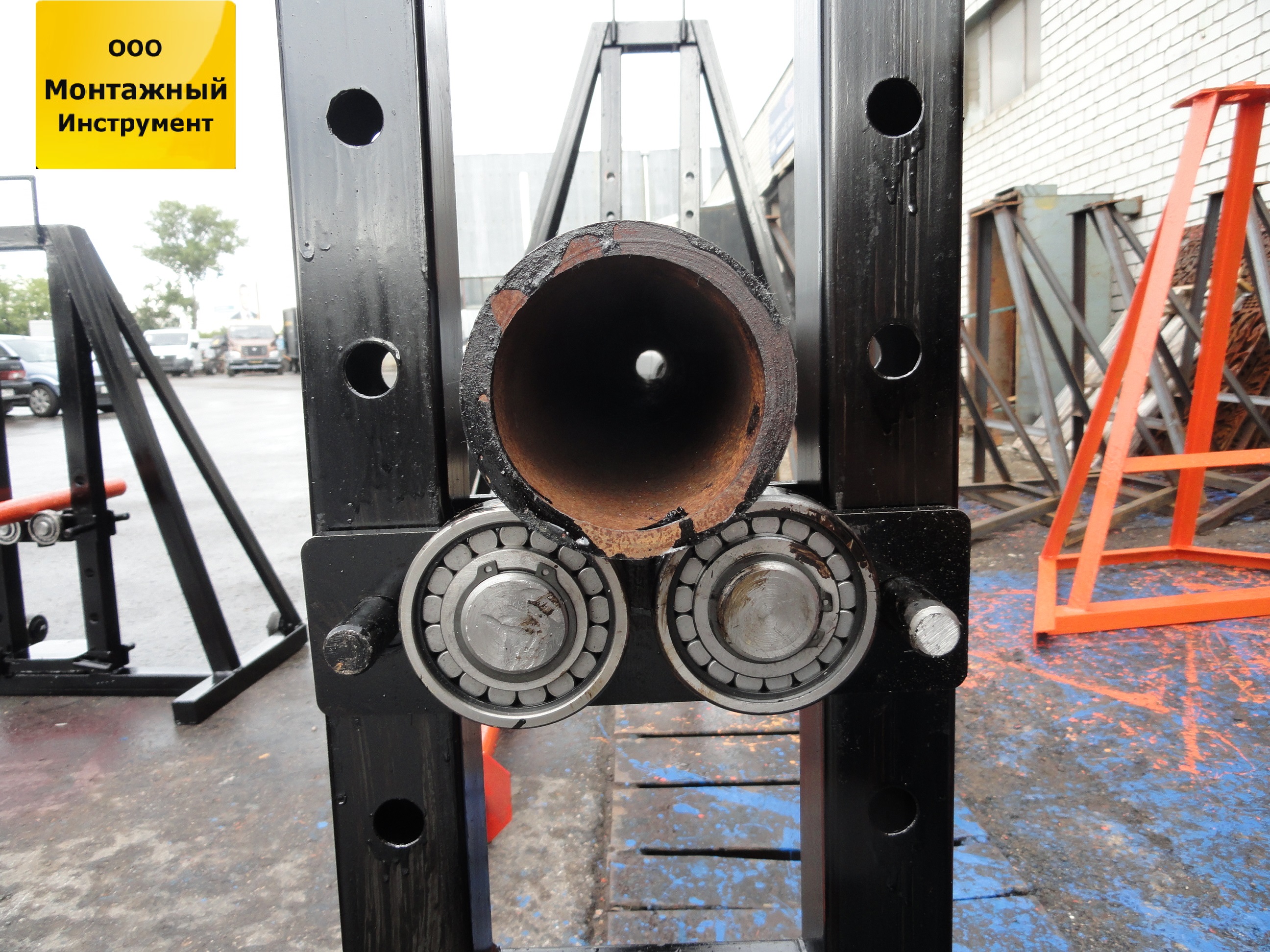

  • ось кабельного домкрата устанавливается на подшипниковый узел, что обеспечивает свободное вращение оси.
 Домкрат для кабельных барабанов ДК-10ГМП, комплектация:
  • две стойки;

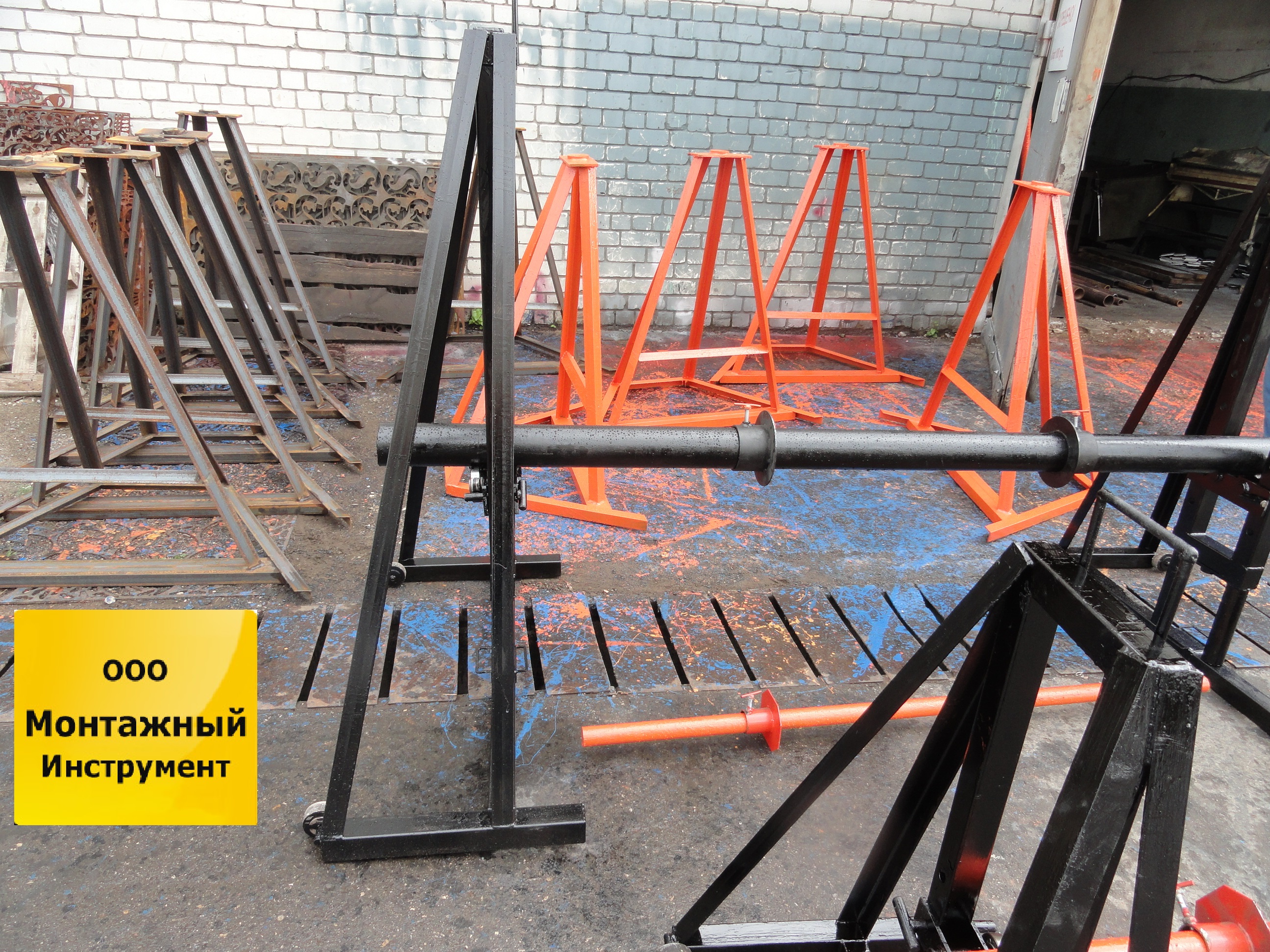

  • две оси, диаметром 48 мм. и 108 мм., длинной соответственно 1700 мм. и 2500 мм.;
  • поджимные башмаки.






Кабельный домкрат ДК-10ГМП. Технологические характеристики:
 Наименование параметра
 Значение
 Максимальная грузоподъемность домкрата для кабельных барабанов, кг.
 10000
 Принцип подъема кабельного барабана
 гидравлический домкрат
 Максимальный типоразмер кабельного барабана
 25
 Минимальный типоразмер кабельного барабана
 8
 Наличие поджимных башмаков
 +
 Диаметр поставляемых в комплекте осей, мм.
 48; 108
 Длина поставляемых в комплекте осей, мм.
 1700; 2500
 Наличие колесных опор
 +
 Принцип вращения оси
 подшипниковый узел
 Габаритные размеры одной стойки домкрата для кабельных барабанов, мм.
 1292Х600Х1782
 Масса домкрата для кабельных барабанов, кг.
 235

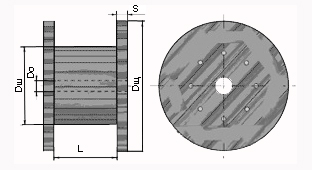

Домкрат для кабельных барабанов ДК-10ГМП обеспечивает возможность размотки кабеля с барабанов со следующими характеристиками

 Тип барабана
 Диаметр щеки, Dщ
 Диаметр шейки, Dш
 Диаметр осевого отверстия, Do
 Длина шейки, L
 Длина барабана
 8
 800
 450
 50
 240
 350
 10
 1000
 500
 50
 390
 500
 12
 1220
 650
 70
 800
 940
 14
 1400
 750
 70
 900
 1050
 16
 1600
 800
 80
 1000
 1180
 18
 1800
 900
 80
 730
 880
 20
2000
 1120
 80
 1250
 1500
 22
 2200
 1280
 100
 1000
 1150
 25
 2500
 1500
 120
 1600
 1990

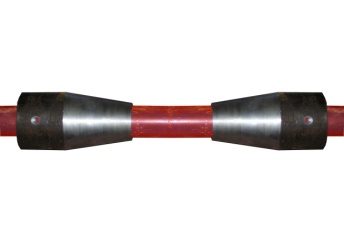

При использовании кабельных барабанов с диаметром осевого отверстия значительно превышающим диаметр оси рекомендуется использовать дополнительно центрирующие конуса.
