УНК-4-2Н/И-20 мод. №2 Станок намоточный "Т-образный" (™ЭМИ)

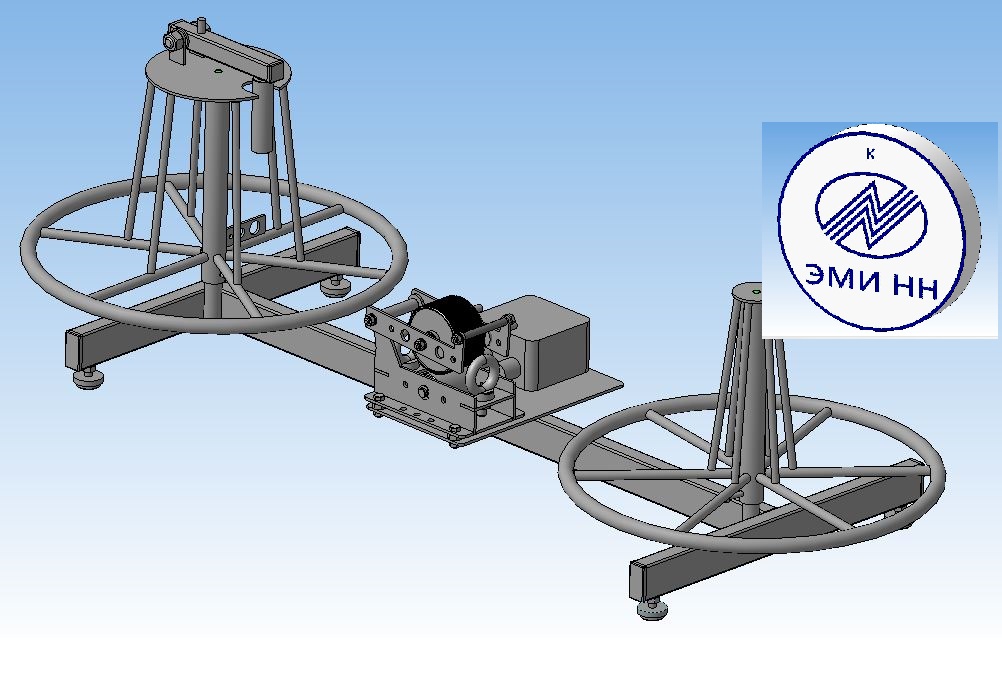

- комплектуется измерителем длины И-20 (20 мм) размотка материала D=20 mm / масса бухты 30 кг / диаметр бухты 400 мм Станок для намотки провода УНК-4-2Н ™ЭМИ мод. №2 Устройство намотки кабеля УНК-4-2Н (И-20, СИМ 05-1/17) - это станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения. Устройство намотки УНК-4-2Н разработано для перемотки кабеля не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем тип ИДМ (И), измерители реализованы на электронном счетчике тип СИМ 05-1/17. Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик. Производитель оставляет за собой право вносить изменения в конструкцию Товара, не ухудшающие его характеристик. Принцип работы - бухта, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство, в зависимости от модификации, доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку. Характеристики станка УНК-4-2Н ™АПИС мод. №2: • Максимальный диаметр кабельной продукции 20 мм. • Максимальная масса бухты 30 кг. • Диаметр бухты 400 мм. • Принцип работы: воздействие рукой оператора на приводную стойку. • Способ перемещения: стационарный. • Время сохранения информации: неограниченное. • Электронный счетчик. • Питающее напряжение счетчика 220 В. • Габаритные размеры 1310х400х350 мм. • Масса 13 кг. Преимущества: устройство обеспечивает аккуратное формирование бухт; оснащено измерительным устройством, обеспечивающим точность измерения; система управления проста и удобна; обладает надежностью; удобная складываемая ручка.

11500.00 руб
