Кожух стальной разъемный КСР

Кожух стальной разъемный КСР (в дальнейшем – кожух) предназначен для установки на соединительных муфтах для силовых кабелей напряжением 6 и 10 кВ с целью локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах.

Кожух предназначен для защиты соединительных муфт, установленных в колодцах и на ранее смонтированных и действующих кабельных линиях, а также при монтаже соединительных муфт, в стесненных условиях: туннелях, каналах, коллекторах и на кабельных эстакадах.

Вид климатического исполнения кожуха – У2 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе).

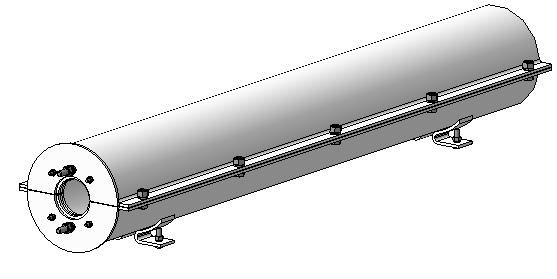

Кожух состоит из основания и крышки, соединяемых между собой с зазором 1,0 мм с помощью 10 болтов и гаек М12. Зазор обеспечивается с помощью прокладок, одеваемых на болты. Болты приварены к основанию кожуха. На основание кожуха приварено 4 скобы, предназначенные для крепления кожуха к кабельным конструкциям болтами М8. Внутренняя поверхность основания и крышки кожуха выложена асбестовым картоном. Торцы кожуха закрыты заглушками из асбестоцементной доски. С одной стороны кожуха установлены несъемные заглушки, с другой – съемные.

Кожух имеет 2 заземляющих болта М10 – по 1 на основании и крышке.

Порядок установки кожуха:

1. Расположить смонтированную муфту в основании кожуха, соосно с ней, ближе к несъемной заглушке.
2. Закрыть основание кожуха крышкой и соединить их с помощью болтов и гаек с обеспечением зазора 1мм.
3. С открытых торцов кожуха установить съемные заглушки.
4. Заземлить кожух.
5. Стандартный размер кожуха Длина внутренняя 1000 мм, диаметр внутренний 140 мм

 Цена 5 900 руб/штука с НДС
